電容器用低壓串聯電抗器
接入串聯電抗器，電容器 電壓升高系數- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即運行電壓升高6%，工作電流也隨之大約6%。運行經驗認為，裝有串聯電抗器的電容器容量占2/3及以上時，則不會產生諧波諧振，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。
結構特點：
該電抗器分為三相和單相兩種，均為鐵心干式。
鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。
線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的美感且有較好的散熱性能。
電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級， 可確保電抗器在高溫下亦能安全地?zé)o噪音地運行。
電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。
該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。
使用環境條件：
海拔高度不超過2000米。
運行環境溫度-25℃～+45℃，相對濕度不超過90%。
周圍無有害氣體，無易燃易爆物品。
周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
性能參數：
可用于400V、660V系統。
電抗率的種類：1%、6%、12%
額定絕緣水平3kV/min。
電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。
電抗器噪聲不大于45dB
電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。
電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。
三相電抗器的任意兩相電抗值之差不大于±3%。
耐溫等級H級（180℃）以上。

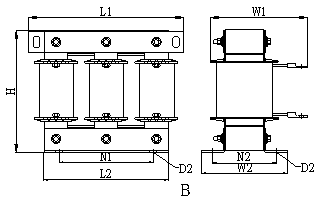

串聯電抗器參數及外形尺寸：
說明：其它電壓等級、不同容量、不同電抗率的電抗器可根據用戶要求制造。
400V系統，三相，XL/XC=12%， 匹配電容器電壓：480V
400V系統，三相，XL/XC=6%， 匹配電容器電壓：450V
低壓電容器用 | 匹配電容器容量 | 電抗器容量 | 電感量(mH) | 外形尺寸 | 安裝尺寸 |
CKSG-0.3/0.4-6% | 5 kvar | 0.3 kvar | 3×7.739 | 180*135*155 | 140*85，4-φ8 |
CKSG-0.45/0.4-6% | 7.5 kvar | 0.45 kvar | 3×5.159 | 180*135*175 | 140*85，4-φ8 |
CKSG-0.6/0.4-6% | 10 kvar | 0.6 kvar | 3×3.866 | 205*145*160 | 155*95，4-φ8 |
CKSG-0.72/0.4-6% | 12 kvar | 0.72 kvar | 3×3.217 | 205*150*160 | 155*95，4-φ8 |
CKSG-0.84/0.4-6% | 14 kvar | 0.84 kvar | 3×2.771 | 250*155*165 | 200*105，4-φ8 |
CKSG-0.9/0.4-6% | 15 kvar | 0.9 kvar | 3×2.580 | 250*155*170 | 200*105，4-φ8 |
CKSG-0.96/0.4-6% | 16 kVa | 0.96 kvar | 3×2.548 | 250*155*170 | 200*105，4-φ8 |
CKSG-1.2/0.4-6% | 20 kvar | 1.2 kvar | 3×1.943 | 250*160*180 | 200*105，4-φ8 |
CKSG-1.44/0.4-6% | 24 kvar | 1.44 kvar | 3×1.624 | 260*175*180 | 210*115，4-φ8 |
CKSG-1.5/0.4-6% | 25 kvar | 1.5 kvar | 3×1.561 | 260*180*180 | 210*115，4-φ8 |
CKSG-1.68/0.4-6% | 28 kvar | 1.68 kvar | 3×1.369 | 260*190*175 | 210*125，4-φ8 |
CKSG-1.8/0.4-6% | 30 kvar | 1.8 kvar | 3×1.274 | 250*180*215 | 135*105，4-φ8 |
CKSG-1.92/0.4-6% | 32 kvar | 1.92 kvar | 3×1.210 | 250*180*215 | 135*105，4-φ8 |
CKSG-2.16/0.4-6% | 36 kvar | 2.16 kvar | 3×1.083 | 260*205*185 | 210*135，4-φ8 |
CKSG-2.4/0.4-6% | 40 kvar | 2.4 kvar | 3×0.955 | 260*205*195 | 210*135，4-φ8 |
CKSG-2.7/0.4-6% | 45 kvar | 2.7 kvar | 3×0.860 | 260*210*205 | 210*135，4-φ8 |
CKSG-3.0/0.4-6% | 50 kvar | 3.0 kvar | 3×0.764 | 265*200*260 | 225*145，4-φ10 |
CKSG-3.6/0.4-6% | 60 kvar | 3.6 kvar | 3×0.637 | 265*200*260 | 225*145，4-φ10 |
CKSG-4.32/0.4-6% | 72 kvar | 4.32 kvar | 3×0.541 | 280*210*275 | 230*155，4-φ10 |
CKSG-4.8/0.4-6% | 80 kvar | 4.8 kvar | 3×0.484 | 280*210*295 | 230*155，4-φ10 |
CKSG-5.4/0.4-6% | 90 kvar | 5.4 kvar | 3×0.414 | 280*225*295 | 230*165，4-φ10 |
CKSG-6.0/0.4-6% | 100 kvar | 6.0 kvar | 3×0.382 | 280*225*310 | 230*165，4-φ10 |
CKSG-7.2/0.4-6% | 120 kvar | 7.2 kvar | 3×0.318 | 290*250*305 | 240*185，4-φ12 |
電抗器型號 | 匹配電容器規格 | 電抗器容量 | 電感量(mH) | 外形尺寸L×W×H(mm) | 安裝尺寸 |
CKSG-0.6/0.4-12% | 5 kvar | 0.6 kvar | 3×17.611 | 190*135*205 | 150*85，4-φ8 |
CKSG-0.9/0.4-12% | 7.5 kvar | 0.9 kvar | 3×11.752 | 190*135*240 | 150*85，4-φ8 |
CKSG-1.2/0.4-12% | 10 kvar | 1.2 kvar | 3×8.790 | 190*145*215 | 150*95，4-φ8 |
CKSG-1.44/0.4-12% | 12 kvar | 1.44 kvar | 3×7.325 | 190*145*215 | 150*95，4-φ8 |
CKSG-1.68/0.4-12% | 14 kvar | 1.68 kvar | 3×6.274 | 250*150*205 | 200*95，4-φ8 |
CKSG-1.8/0.4-12% | 15 kvar | 1.8 kvar | 3×5.860 | 250*150*215 | 200*95，4-φ8 |
CKSG-1.92/0.4-12% | 16 kvar | 1.92 kvar | 3×5.510 | 250*150*215 | 200*95，4-φ8 |
CKSG-2.4/0.4-12% | 20 kvar | 2.4 kvar | 3×4.395 | 250*165*210 | 200*105，4-φ8 |
CKSG-2.88/0.4-12% | 24 kvar | 2.88 kvar | 3×3.662 | 250*180*215 | 200*115，4-φ8 |
CKSG-3.0/0.4-12% | 25 kvar | 3.0 kvar | 3×3.522 | 250*180*215 | 200*115，4-φ8 |
CKSG-3.36/0.4-12% | 28 kvar | 3.36 kvar | 3×3.153 | 250*190*210 | 200*125，4-φ8 |
CKSG-3.6/0.4-12% | 30 kvar | 3.6 kvar | 3×2.930 | 250*195*210 | 200*125，4-φ8 |
CKSG-3.84/0.4-12% | 32 kvar | 3.84 kvar | 3×2.739 | 290*200*230 | 240*135，4-φ10 |
CKSG-4.32/0.4-12% | 36 kvar | 4.32 kvar | 3×2.452 | 290*200*230 | 240*135，4-φ10 |
CKSG-4.8/0.4-12% | 40 kvar | 4.8 kvar | 3×2.197 | 305*210*235 | 255*145，4-φ10 |
CKSG-5.4/0.4-12% | 45 kvar | 5.4 kvar | 3×1.943 | 305*210*245 | 255*145，4-φ10 |
CKSG-6.0/0.4-12% | 50 kvar | 6.0 kvar | 3×1.752 | 310*205*320 | 260*145，4-φ10 |
CKSG-7.2/0.4-12% | 60 kvar | 7.2 kvar | 3×1.465 | 310*205*320 | 260*145，4-φ12 |
CKSG-8.64/0.4-12% | 72 kvar | 8.64 kvar | 3×1.223 | 310*205*330 | 260*145，4-φ12 |
CKSG-9.6/0.4-12% | 80 kvar | 9.6 kvar | 3×1.099 | 310*215*330 | 260*155，4-φ12 |
CKSG-10.8/0.4-12% | 90 kvar | 10.8 kvar | 3×0.978 | 310*220*355 | 260*155，4-φ12 |
CKSG-12.0/0.4-12% | 100 kvar | 12.0 kvar | 3×0.879 | 310*225*355 | 260*155，4-φ12 |
CKSG-14.4/0.4-12% | 120 kvar | 14.4 kvar | 3×0.732 | 310*240*405 | 260*165，4-φ12 |
